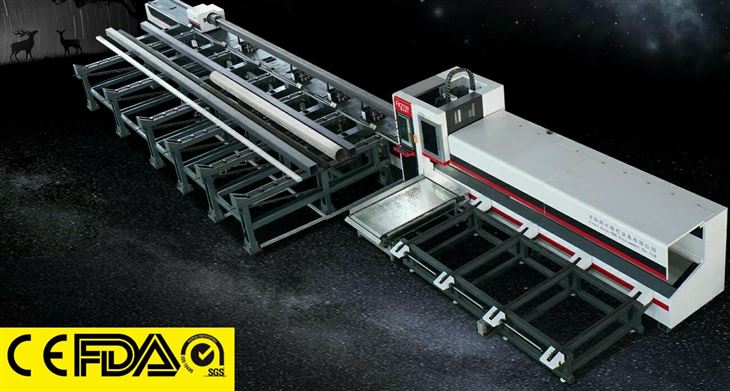

Magni tal-Qtugħ tal-Laser Tube Tube
2020 Disinn Ġdid ACME magna awtomatika għat-tqattigħ u l-ħatt tal-pajpijiet tista 'taqta' pajpijiet tondi u kwadri. Huwa mgħammar b'sistema operattiva speċjali tal-qtugħ. Huwa sempliċi fl-operazzjoni, għoli fil-preċiżjoni u qawwi fil-professjonaliżmu. Huwa adattat għall-qtugħ tal-profil professjonali. Huwa użat ħafna f'tagħmir sportiv, pajpijiet tal-pitrolju, tagħmir kimiku u industriji oħra. Jista 'jaqta' l-azzar tal-karbonju u l-istainless steel.
Kampjuni tal-Qtugħ
Industrija tal-banju, industrija tal-għamara, manifatturi tal-pajpijiet tal-egżost tal-karozzi, tagħmir tal-fitness, pajpijiet taż-żejt, manifattura tal-karozzi, tagħmir mediku, makkinarju tal-inġinerija, pontijiet, vapuri, manifattura ta 'apparat domestiku u industriji oħra.
Vantaġġi ewlenin
Magna tal-qtugħ bil-lejżer tat-tubu / pajp Acme Laser applikata fit-tul tat-tubu tal-ipproċessar 6m-12m, dijametru 10-350mm.
1. STAZZJONIJIET U SISTEMA TA 'ĦIDMA TA' TAGĦBIJA U ĦATT AWTOMATIKU RAPID.
2. IT-TUL TAL-PIPI 6M-12M U DIAMETRU MAX 350MM (340MM * 340MM TQATTIGĦ TA 'TUBU KWADRU HUWA DISPONIBBLI).
3. APPOĠĠ FLOATING SERVO, QTUGĦ AKTAR EŻAT.
4. IL-ĠERMANJA PRECITEC LASER HEAD.
5. L-AKTAR TIPI TA 'TUBI U TUBI TAL-METALL APPLIKABBLI (tondi, kwadri, rettangolu, tubu tond tal-qadd, tubi ovali, H, L, I BEAMetc.)
Iktar dettalji
Pajp tal-magna tal-qtugħ bil-lejżer bi 3000mm, 6000mm 8000mm 10000mm jew 120000mm.
Jista 'jinqata' tond, kwadru, irregolarità, rettangolu ta 'tubu tal-metall f'forma speċjali
Il-magna tista 'tappoġġja tubu tal-metall minimu b'dijametru ta' barra 10x10mm, dijametru massimu ta 'barra 450x450m
Il-magna tal-qtugħ tal-fibra tal-lejżer tappoġġja s-sors tal-lejżer IPG, Raycus u nLIGH, qtugħ tar-ras ta 'appoġġ Precitec u RayTools
Is-softwer użat l-aħjar marka Ċiniża li hija Cypcut u CypTube
Qawwa tal-lejżer minn 1000 watt għal 10000 watt
X'inhu l-marka servo bil-mutur li użajna?
YASKAWA mill-Ġappun, Beckoff mill-Ġermanja
Rack u pinion: Atlanta mill-Ġermanja, YYC mit-Tajwan
Gwida lineari: Bosch mill-Ġermanja, HIWIN mit-Tajwan
Reducer: Neugart mill-Ġermanja, Shimpo mill-Ġappun
Chiller tal-ilma: marka Tongfei
Konfigurazzjonijiet u Parametri
| LE | PUNT | LT-6020E | |
| 1 | Sors tal-lejżer tal-fibra | Il-Ġermanja IPG / iċ-Ċina Raycus / iċ-Ċina MAX | |

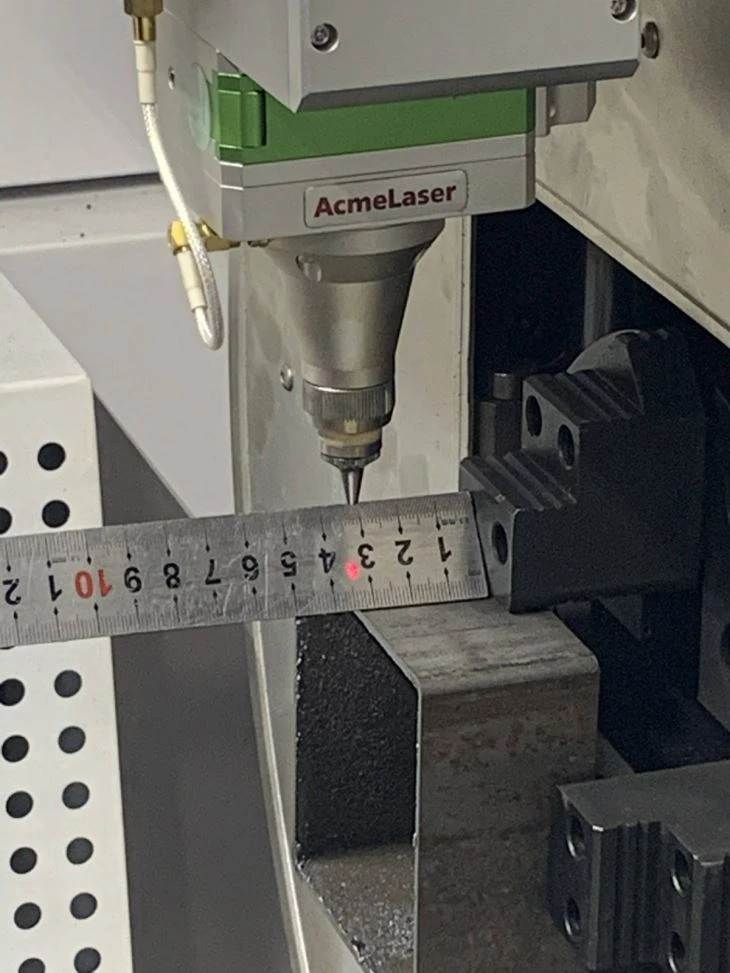

| 2 | Ras tal-Qtugħ bil-Lejżer | Il-Ġermanja Precitec / l-Isvizzera Raytools | |

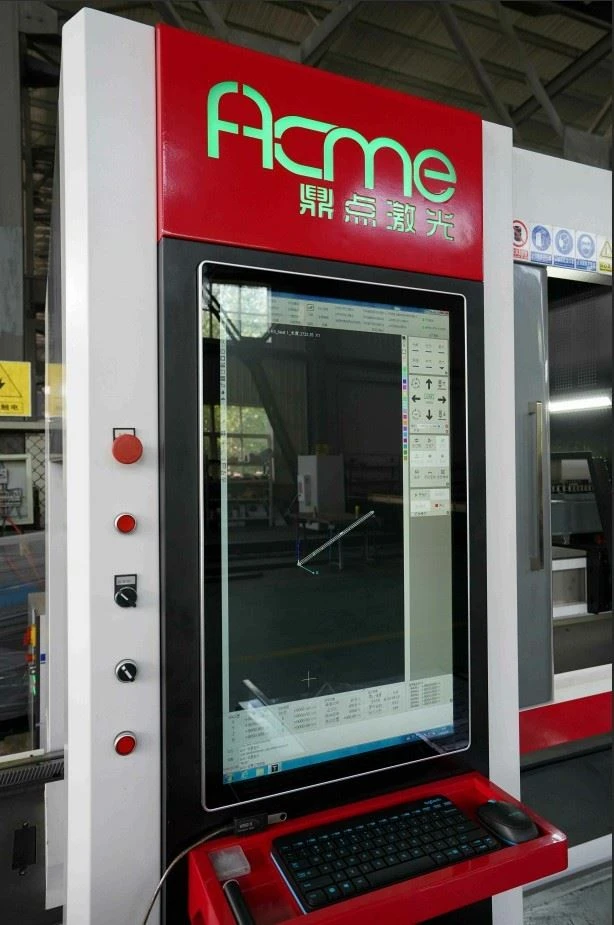

| 3 | Sistema ta 'Qtugħ CNC | Cypcut 5000C / Fuscut 5000C / CypCut TubePro China | |
| 4 | Sistema ta 'Kontroll tal-Għoli tal-Qtugħ | CYPCUT BCS100 Iċ-Ċina | |
| 5 | Software biex ibejtu | TUBI CYPCUT T | |
| 6 | Chiller tal-ilma | Tongfei Ċina | |
| 7 | Air-Condition għall-kabinett tal-kontroll elettriku | Tongfei Ċina | |
| 8 | Sistema Servo Motor | YASKAWAx5 Ġappun | |

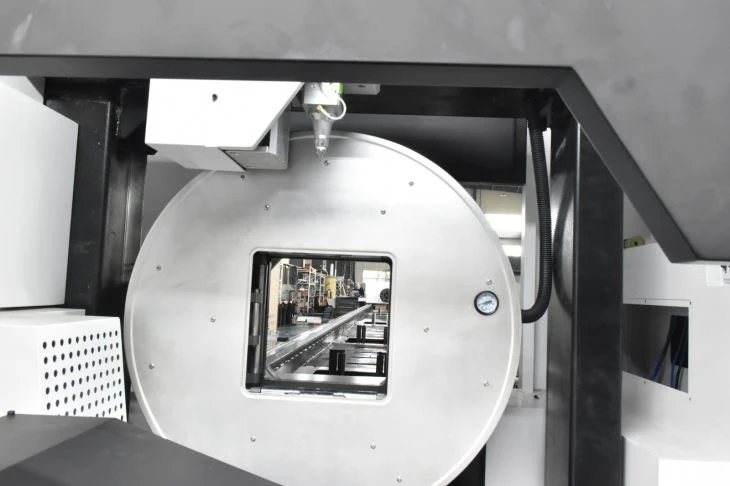

| 9 | Chuck | Tip | Chucks Pnewmatiċi Doppji Iċċentraġġ awtomatiku b'erba 'Claws ta' Moviment doppju |
| Dijametru tat-tubu (mm) | Tond: 0-φ440 Pjazza: 0-440x440mm Oval, Waist Round u forom oħra ta 'tubu, dijametru taċ-ċirkuwitu medda ta' 10-440mm | ||
| MIN. Tul tad-denb (mm) | 50 | ||
| Veloċità Rotata ta 'Rotazzjoni (r / min) | 80 | ||
| MAX. Veloċità tar-Rotazzjoni (r / min) | 130 | ||
| Kapaċità tal-Ġarr (It-Tnejn) | 500kg | ||
| 10 | X ASSI | Ivvjaġġar | 500 |
| Veloċità Rated No-Load (m / min) | 57 | ||
| MAX-Tagħbija MAX. Veloċità (m / min) | 130 | ||
| 11 | ASSI Y | Ivvjaġġar (mm) | 6800 |
| Veloċità Rated No-Load (m / min) | 80 | ||
| MAX-Tagħbija MAX. Veloċità (m / min) | 130 | ||
| 12 | AXIS Z | Ivvjaġġar (mm) | 180 |
| Veloċità Rated No-Load (m / min) | 30 | ||
| MAX-Tagħbija MAX. Veloċità (m / min) | 70 | ||
| 13 | Gwida tal-Ferrovija | TAJWAN 35mm, 25mm | |
| 14 | Gear u Rack tat-Trażmissjoni | Assi X YYC Rack spirali tat-Tajwan Y-YYC Rack spirali tat-Tajwan Assi Z TBI Tajba Kamin tal-ballun | |
| 15 | Reducer tal-Mutur | SHIMPO japan | |
| 16 | Eżattezza tal-Pożizzjonament | ± 0.03 / 1000mm | |
| 17 | Irrepeti l-Eżattezza tal-Pożizzjonar | ± 0.015mm | |
| 18 | Partijiet elettriċi | SCHNEIDER Franza | |
| 19 | Partijiet pnewmatiċi | SMC Ġappun | |
| 20 | Fan tal-exhaust tal-Gass | Acme | |
| 21 | Tube Lifter | Servo Support jew Rota ta 'Dijametru Varjabbli Kbir | |
| 22 | Għalf tat-Tubi | Sistema ta ’tmigħ tal-ġenb | |
| 23 | Sistema ta 'Għalf Awtomatiku għal kollox | Iva | |
| 24 | Sistema ta 'Tneħħija tat-Trab u Filtrazzjoni | Iva | |
| 25 | Struttura / Korp tal-Magni | Tip tqil | |
